Winda łańcuchowa do proszków gipsowych



W podnośniku kubełkowym typu TH zastosowano zmontowane koło łańcuchowe, korpus koła i obręcz są połączone-śrubami o wysokiej wytrzymałości, a elementem trakcyjnym jest okrągły łańcuch o-ze stali niskostopowej o wysokiej-wytrzymałości.

Zasada działania przenośnika kubełkowego jest następująca: zbiornik zbiera materiał z magazynu poniżej, podnosi go na górę za pomocą przenośnika taśmowego lub łańcucha, omija górne koło, a następnie skręca w dół, a podnośnik kubełkowy zrzuca materiał do zbiornika odbiorczego Wewnątrz. Pas napędowy podnośnika kubełkowego napędzanego-pasowo jest zazwyczaj wyposażony w pasek gumowy, który jest montowany na dolnym lub górnym bębnie napędowym oraz na górnym i dolnym bębnie przekierowującym. Podnośnik kubełkowy-napędzany łańcuchem jest zazwyczaj wyposażony w dwa równoległe łańcuchy transmisyjne z parą kół zębatych przenoszących na górze lub na dole i parą kół zębatych przekierowujących na dole lub na górze. Przenośniki kubełkowe są zazwyczaj wyposażone w obudowy zapobiegające przedostawaniu się kurzu do przenośników kubełkowych.





1. Przyjmuje się zmontowaną zębatkę, a korpus koła i felgę łączy się za pomocą-śrub o dużej wytrzymałości. Po pewnym zużyciu koła łańcuchowego felgę można zdjąć i wymienić, co jest wygodne przy wymianie, oszczędza materiały oraz zmniejsza koszty i koszty konserwacji.

2. W ogonie zastosowano ciężkie urządzenie napinające typu-młotkowa-, które może napinać się automatycznie, nie wymaga regulacji po jednej instalacji i może utrzymywać stałą siłę napinającą, zapewniając w ten sposób normalną pracę maszyny i unikając poślizgu lub zerwania-łańcucha.

3. Istnieją dwa typy urządzeń transmisyjnych: typ TZ i typ YY. Typ YZ przyjmuje reduktor typu ZJ, a typ YY przyjmuje reduktor typu ZLY i ZSY.

4. Elementem napędowym jest okrągły łańcuch-ze stali niskostopowej o-wytrzymałości. Po obróbce cieplnej charakteryzuje się wysoką wytrzymałością na rozciąganie, dobrą odpornością na zużycie i długą żywotnością.





Model	Wydajność przenoszenia		Zbiornik			Prędkość koła zębatego skrzyni biegów(obr./min)	Części do holowania
	ZH(m³/h)	SH(m³/h)	Pojemność zbiornika (L)		Rozstaw zbiorników(mm)		Specyfikacje łańcucha	Specyfikacja haka pierścieniowego	obciążenie(KN)
			ZH	CII
TH315	37	58	3.7	5.8	512	42.5	φ18×64-7	φ18×64-M14	Większe lub równe 320
TH400	58	92	5.9	9.4	512	37.6	φ18×64-7	φ18×64-M14	Większe lub równe 320
TH500	81	129	9.3	15	688	35.8	φ22×86-7	φ22×86-M18	Większe lub równe 480
TH630	144	207	14.6	23.5	688	31.8	φ22×86-7	φ22×86-M18	Większe lub równe 480



Notatka:
1. Objętość łyżki w tabeli jest obliczoną objętością łyżki, a objętość przenoszenia jest obliczana według współczynnika napełnienia wynoszącego 0,6.

2. Zastosowanie podnośnika kubełkowego typu TH:

Zh – Łyżka średnio głęboka: do transportu mokrych, lepkich materiałów, takich jak cukier, mokry drobny piasek itp.

Sh – głębokie wiadro: przenoszenie ciężkiego proszku i małych materiałów blokowych, takich jak cement, piasek, węgiel itp.

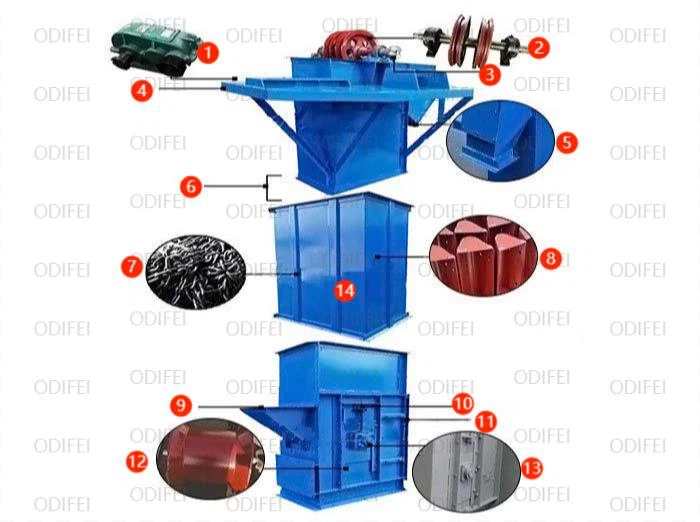

Konstrukcja podnośnika kubełkowego typu TH

Reduktor silnika 2, górne koło zębate 3, łożysko 4, platforma konserwacyjna 5, przyłącze zasilające 6, złącze śrubowe 7, łańcuch 8, zbiornik 9, przyłącze zasilające 10, naprężenie śruby 11, otwór obserwacyjny 12, część dolna Koło zębate 13, łożysko i gniazdo łożyska 14, środkowa skrzynka wielo-sekcyjna
Istnieją dwa typy lejów zasypowych (głębokie kubły) dla serii podnośników kubełkowo-łańcuchowych typu TH:

typu Z.H(łyżka średnio głęboka) jest powszechnie stosowana do transportu materiałów mokrych, zbrylonych i trudnych do rzucania, takich jak mokry piasek, piasek formierski, nawozy, mączki alkaliczne itp.

Typ SH(łyżka głęboka) powszechnie stosowana jest do transportu materiałów suchych, sypkich i łatwych do rzucania, takich jak cement, żwir, węgiel itp.

Zastosowanie w podnośniku kubełkowym typu TH (płytka łyżka)

Q - Płytki okrągłodenny zbiornik:transportują materiały mokre, łatwe do zbrylania i trudne do rzucania, takie jak mokry piasek, mokry węgiel itp.

S – zbiornik o głębokim, okrągłym dnie:transport materiałów suchych, sypkich i łatwo wyrzucanych, takich jak cement, węgiel, tłuczeń kamienny itp.





Przemysł chemiczny:żywica, farba, lekarstwa, lekarstwa, kosmetyki, środek gaśniczy, proszek z tworzywa sztucznego, szkło ścierne itp.

Przemysł ceramiczny:materiały ścierne, tlenek glinu, błoto porcelanowe, błoto gliniaste, proszek szklany, materiały ogniotrwałe, piasek kwarcowy, proszek żywicy PCV, kwas cytrynowy, proszek polietylenowy, proszek do prania itp.

Przemysł spożywczy:cukier, glutaminian sodu w proszku, sól, sok owocowy, skrobia, mleko w proszku, żywność, mleko sojowe, jaja w proszku, makaron ryżowy, sos sojowy, proszek rybny, sok ananasowy itp.

Przemysł metalurgiczny:sadza, współrozpuszczalniki, węgiel aktywny, perły itp.







1. Podziel skrzynkę podnośnika kubełkowego na trzy części: głowicę, środek i tył zgodnie z numerem montażowym skrzynki na rysunku i przyklej uszczelkę na kołnierzu łączącym każdej części i każdej sekcji.

2. Przed zamontowaniem platformy zgarniającej montażowej należy najpierw wyczyścić gniazdo fundamentowe podnośnika kubełkowego oraz umieścić płaską płytę i podporę w kształcie klina-w pobliżu śrub kotwiących, tak aby górna powierzchnia grupy podpór spełniała wymagania rysunku. mecz.

3. Włóż skrzynię ogonową do śruby kotwiącej i zrównaj znacznik środkowy ze znacznikiem środkowym fundamentu, włóż podkładkę i nakrętkę i lekko dokręć.

4. Za pomocą przyrządu pomiarowego sprawdź pionowość i wypoziomowanie skrzynki, a następnie wyreguluj podkładkę klinową-w celu wyrównania i wypoziomowania. Nie używaj elastycznej nakrętki do regulacji. Po wyrównaniu i umieszczeniu tylnej skrzynki na miejscu dokręć nakrętkę. Podnieś część środkowej skrzynki połączoną z tylną skrzynią, aby wyrównać dziewięć ogonów i przymocuj je śrubami.

5. Montaż wspornika wciągnika kończy się po zamontowaniu skrzynki, a spawanie jest wykonywane przed opróżnieniem sprzętu dźwigowego. Przyspawaj pozostałe części platformy konserwacyjnej podnośnika kubełkowego i maszyny poręczowej.

6. Zgodnie z rysunkiem nałożyć uszczelkę na przewód tłoczny podnośnika kubełkowego (na całym świecie) i powierzchnię złącza kołnierzowego, ułożyć przewód i skręcić go śrubami. Podłącz środkowy przewód do górnego przewodu na miejscu.

7. Wkleić uszczelkę na powierzchnię złącza kołnierzowego wlotu zasobnika popiołu i spróbować włożyć ją do rury doprowadzającej popiół, zmierzyć rzeczywisty rozmiar przyłącza, odciąć i wyregulować nadmiar za pomocą cięcia gazowego zgodnie z wynikiem pomiaru.

8. Ułożyć przewód zasilający zasobnika popiołu, skręcić połączenie śrubami i zespawać przewód pośredni z przewodem zasilającym zasobnika popiołu.

9. Po próbie połączenia montuje się przewód zasilający podnośnika kubełkowego. Wkleić uszczelkę na powierzchnię kołnierza wylotowej rury prowadzącej zgarniacza i powierzchnię kołnierza wlotu podnośnika kubełkowego zgodnie z rysunkiem. Umieść rurę prowadzącą materiał, płytę regulacyjną i rurę prowadzącą wlotu podnośnika kubełkowego na miejscu, a następnie za pomocą śrub przymocuj i połącz je odpowiednio z otworem wylotowym zgarniacza i portem zasilającym podnośnika kubełkowego, a następnie przyspawaj płytkę regulacyjną do obu części. .





Nazwa części smarującej	Materiał smarujący	Cykl smarowania	Metoda smarowania
Łożysko	Smar wodoodporny	200 godzin	ze smarownicą
Ogranicznik	Smar wodoodporny	50 godzin	ze smarownicą
Śruba napinająca	Smar wodoodporny	500 godzin	rozmaz
Reduktor prędkości	Zgodnie ze specyfikacją wyposażonego reduktora	6 miesięcy	wlać
Silnik elektryczny	Smar wodoodporny	6 miesięcy	wlać





Usługa przedsprzedażowa-:

• Poinstruuj klientów, jak wybrać odpowiedni model sprzętu.
• Wyślij personel inżynieryjny i techniczny do zakładu produkcyjnego na czas, aby zaplanować placówkę dla klientów, zaprojektować rozsądne procesy i rozwiązania.
• Możemy projektować i wytwarzać produkty zgodnie ze specjalnymi potrzebami klientów, aby sprostać różnym potrzebom inwestorów



Usługa sprzedaży:

• Ścisła kontrola produktów przed opuszczeniem fabryki
• Wysyłka zgodnie z umową



Obsługa posprzedażowa-:

• Główny okres gwarancji na sprzęt sprzedawany przez naszą firmę wynosi jeden rok (z wyjątkiem awarii lub uszkodzeń spowodowanych czynnikami ludzkimi, paliwowymi lub nieodpartymi zjawiskami naturalnymi, a gwarancją nie są objęte wrażliwe części: wtryskiwacze paliwa, głowice pomp, światłoczułe oczy itp.).
• Jeśli awaria sprzętu jest spowodowana czynnikami ludzkimi, koszt zostanie naliczony zgodnie z ceną fabryczną.
• Po otrzymaniu powiadomienia o gwarancji prześlij w ciągu 2. 24 godzin odpowiedź techniczną dotyczącą rozwiązania problemów.







Zhengzhou Odifei Machinery Equipment Co., Ltd. od 17 lat koncentruje się na sprzęcie transportowym. Jej główną działalnością jest: spiralna winda wibracyjna pionowa, podajnik listwowy, przenośnik płytowy łańcuchowy, przenośnik listwowy, przenośnik zgrzebłowy, przenośnik taśmowy o dużym kącie, przenośnik ślimakowy, przenośnik kubełkowy łańcuchowy, podnośnik kubełkowy TD, podnośnik kubełkowy z pierścieniem TH, podnośnik kubełkowy NE, podnośnik kubełkowy NSE i inna pełna gama podnośników kubełkowych. Przenośnik taśmowy TD75 (lub przenośnik taśmowy), przenośnik mobilny, przenośnik taśmowy z żebrami o dużym kącie nachylenia; przenośnik ślimakowy, przenośnik ślimakowy bezwałowy; przenośnik płytkowy lekki, średni i ciężki; przenośnik kubełkowy łańcuchowy, przenośnik klinkierowy korytowy SCD; poziomy mieszalnik dwuwałowy; podajnik płytowy lekki, średni i ciężki; Podajnik wibracyjny silnikowy GZG; przesiewacz bębnowy, przesiewacz bezwałowy;

W 2010 roku zespół badawczo-rozwojowy naszej firmy wkroczył do branży recyklingu zasobów i sukcesywnie opracowywał przenośniki złuszczające do przetwarzania odpadów bytowych, bezwałowe przesiewacze bębnowe do przesiewania i sortowania odpadów domowych, podajniki listwowe do odpadów budowlanych oraz przenośniki złomu z łuskami w elektrycznym piecu łukowym, które nie tylko tworzą, ale także stwarzają obiektywne korzyści społeczne i środowiskowe oraz są nieodzowną częścią łańcucha branży recyklingu zasobów.

Zhengzhou Odifei Machinery Equipment Co., Ltd. nieustannie wprowadza innowacje technologiczne w duchu doskonałości i opracowała kilka praktycznych nowych produktów. Produkt ma zaawansowany projekt, jest doskonały w produkcji, niezawodny w działaniu, ma międzynarodowy poziom zaawansowany, dobrze sprzedaje się w kraju i za granicą, a jego celem jest bycie liderem w branży!





P: Czy jesteś fabryką lub firmą handlową? Kiedy budujesz APodnośnik łańcuchowy do proszku gipsowego, Do jakich innych materiałów nadają się podnośniki kubełkowe?

Odp.: Jesteśmy fabryką założoną w 2007 roku, specjalizującą się w produkcji pionowych wciągników wibracyjnych, pionowych podnośników wibracyjnych, podnośników kubełkowych, przenośników taśmowych, przenośników wagowych, przenośników ślimakowych itp. Podnośnik kubełkowy może być stosowany w przemyśle chemicznym, ceramicznym, spożywczym, metalurgicznym itp.



P: A co z częściami zamiennymi?

Odp.: Zawsze dostarczamy części zamienne po kosztach i podajemy listę części zamiennych przy zakupie maszyny.



P: Czy przed dostawą przetestujesz podnośnik kubełkowy z kruszoną rudą?

Odp.: Tak, przetestujemy każdą maszynę i linię produkcyjną przed dostawą i wyślemy Ci działający film. Możesz również sprawdzić u nas przed dostawą.



P: Jaki jest powód odwrotnego podawania podnośnika kubełkowego podczas pracy?

Odp.: Jeśli karmienie jest nadmierne lub nierówne, kontroluj karmienie.



P: Jaka jest różnica między podnośnikiem kubełkowym NE, przenośnikiem łańcuchowym i przenośnikiem taśmowym i jak je wybrać?

Odp.: ogólnie rzecz biorąc, można ogólnie używać tych trzech. Materiał podnoszony przez elewator taśmowy nie może być zbyt wysoki. Winda NE ma duży udźwig.



P: Jak sprawdzić i rozwiązać silne wahanie podnośnika kubełkowego?

Odp.: Sprawdzenie śrub i dokręcenie łańcucha pomoże rozwiązać ten problem.



P: Jak zainstalować podnośnik kubełkowy?

Odp.: Instalacja konwencjonalnego sprzętu może być prowadzona zdalnie, a linię produkcyjną lub dostosowany sprzęt można uzgodnić z technikami, którzy poprowadzą instalację i debugowanie na miejscu.











Kupujący muszą podać następujące parametry:

Nazwa materiału, ciężar właściwy, ilość podnoszenia na godzinę, wysokość podnoszenia, materiał, czy są jakieś inne szczególne cechy?
