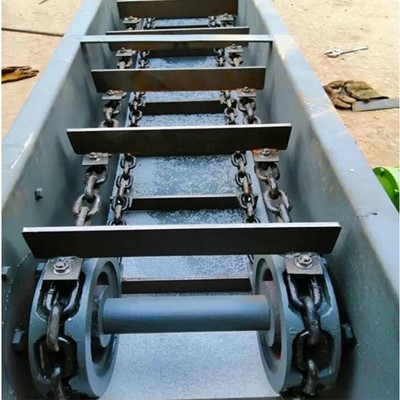

Podwójny przenośnik łańcuchowy



Główna konstrukcja i elementy różnych typów przenośników dwułańcuchowych są w zasadzie takie same. Składa się z trzech części: nosa, środka i ogona. Przenośniki dwułańcuchowe mogą być stosowane do transportu poziomego, jak i transportu pochyłego. Przy transporcie w górę po pochyłości kąt nachylenia pokładu węgla nie powinien przekraczać 25 stopni, a przy transporcie w dół kąt nachylenia nie powinien przekraczać 20 stopni. Elastyczny przenośnik łańcuchowy z podwójnym łańcuchem może zginać się o 2 stopnie - 4 stopnie w kierunku poziomym i pionowym.







1. Duża objętość transportu.

2. Duża odległość transportu.

3. Silnik-o dużej mocy.

4. Długie życie.









Model	Szerokość szczeliny (mm)	Idealna ziarnistość (mm)	10% maksymalnej ziarnistości (mm)	Podstawowa wydajność przenoszenia (m³/h)						Przybory Wilgotność (teoria)
				prędkość łańcucha
				10	13.5	15	16	20	25	Mniej niż lub równo 5% W zakresie, w jakim ręce można ścisnąć w kłębek i rozrzucić po sprzedaży, nadal mogą być luźne.
FU150	150	<4	<8	6-7		9		12	15
FU200	200	<5	<10	12		18		22	27
FU270	270	<7	<15	16	20	25	30	35	45
FU350	350	<9	<18		40	55	70	90	130
FU410	410	<11	<21		50	80		120	175
FU500	500	<13	<25		100	140		160	240
FU600	600	<<15	<<30		150	190		230	310
FU700	700	<<18	<<32		200	250		310	400



Notatka:

1. Łańcuch można dostosować: łańcuch pierścieniowy, łańcuch płytkowy, łańcuch do kucia matrycowego itp.

2. Typy to: skrobak z pojedynczym-łańcuchem, skrobak z podwójnym-łańcuchem, skrobak z wieloma-łańcuchami itp.







(1) System transmisji

Układ przeniesienia napędu składa się z silnika, reduktora oraz sprzęgła, które stanowi część napędową przenośnika dwułańcuchowego. Układ systemu przesyłowego ma dwie podstawowe formy, typ pionowy i typ poziomy, i można go również dostosować w zależności od lokalizacji. W celu ułatwienia montażu pod przekładnią zaprojektowano podwozie do montażu silnika i reduktora.

(2) oprawa nosowa

Główną funkcją ramy przedniej jest podparcie zespołu koła głowicy.

(3) Zespół koła głowicy

Zespół koła głowicy składa się z wału napędowego, koła łańcuchowego i części łożyskowej. Koło zębate jest połączone z wałem napędowym za pomocą wpustu, a moc wyjściowa reduktora przekazywana jest na łańcuch zgarniający poprzez wał napędowy i koło łańcuchowe, dzięki czemu łańcuch zgarniający może wykonywać nieskończenie zamknięty ruch okrężny.

(4) Łańcuch zgarniacza

Łańcuch zgarniający składa się z łańcucha, pierścienia łączącego i zgarniacza. Zgarniacz jest łączony i mocowany do łańcucha poprzez pierścień łączący, a transport materiału odbywa się poprzez pchanie lub ciągnięcie zgarniacza.

(5) Środkowa szczelina

Środkowy rowek jest głównym korpusem przenośnika z podwójnym łańcuchem i pełni funkcję podparcia materiału i prowadzenia łańcucha zgarniającego.

(6) Konik

Konik podtrzymuje głównie zespół koła ogonowego i urządzenie napinające.

(7) Zespół koła ogonowego

Zespół koła ogonowego składa się z wału, koła łańcuchowego i łożyska.

(8) Urządzenie napinające

Główną funkcją urządzenia napinającego jest przeciągnięcie gniazda łożyska tylnego koła zębatego przez pręt gwintowany, tak aby tylne koło zębate przesunęło się do tyłu w celu naciągnięcia łańcucha zgarniającego.









Proszek węglowy, węgiel kruszony, sadza, sadza, wodorowęglan amonu, proszek pirytu, chlorek amonu, proszek koncentratu miedzi, proszek tlenku glinu, proszek gipsu, proszek wapienia, proszek sody, mocznik, węgiel aktywny, tlenek sodu, krzem Kwas wapniowy, proszek azbestu, żywica syntetyczna, proszek gumowy, węglik wapnia, ceramika dziesięć, nawóz syntetyczny, sproszkowane pestycydy, siarczan wapnia, tiamina, soda kalcynowana, leki w proszku, pszenica, soja, ryż, cukier, skrobia, kruszony węgiel drzewny, zrębki drzewne, trociny, syntetyczny detergent polialkohol winylowy, nawóz fosforanowy z popiołu lotnego itp.





Wysoka temperatura, toksyczne, łatwopalne i wybuchowe, wysoce ścierne, silnie korozyjne, silnie przyczepne, silnie zawieszające, bardzo płynne, twarde i kruche Materiały, które nie chcą pęknąć.







(1) Przed uruchomieniem pojazdu sprawdź, czy wszystkie części wyposażenia są luźne i czy napięcie jest normalne; czy układ smarowania i układ chłodzenia są w dobrym stanie: powinny pojawić się sygnały ostrzegawcze lub środki zaradcze.

(2) Po uruchomieniu sprawdź sprzęt pod kątem nietypowych dźwięków, wibracji itp.

(3) Obserwuj działanie sprzętu na czas podczas pracy, czy silnik i reduktor wydają nietypowe dźwięki; czy łańcuch zgarniacza pływa, czy zgarniacz jest przekrzywiony itp.

(4) Surowo zabrania się transportu materiałów, których wielkość bloku jest większa niż wymagana (powyżej 300mm).

(5) Surowo zabrania się konserwacji, regulacji i czyszczenia materiałów podczas pracy skrobaka.

(6) Nie otwieraj drzwiczek inspekcyjnych na koniku, gdy urządzenie pracuje:

(7) Jeżeli zgarniacz nieoczekiwanie zatrzyma się, przed ponownym uruchomieniem należy znaleźć przyczynę zatrzymania, a uruchomić go można dopiero po usunięciu usterek.





Usługa przedsprzedażowa-:

• Poinstruuj klientów, jak wybrać odpowiedni model sprzętu.
• Wyślij personel inżynieryjny i techniczny do zakładu produkcyjnego na czas, aby zaplanować placówkę dla klientów, zaprojektować rozsądne procesy i rozwiązania.
• Możemy projektować i wytwarzać produkty zgodnie ze specjalnymi potrzebami klientów, aby sprostać różnym potrzebom inwestorów



Usługa sprzedaży:

• Ścisła kontrola produktów przed opuszczeniem fabryki
• Wysyłka zgodnie z umową



Obsługa posprzedażowa-:

• Główny okres gwarancji na sprzęt sprzedawany przez naszą firmę wynosi jeden rok (z wyjątkiem awarii lub uszkodzeń spowodowanych czynnikami ludzkimi, paliwowymi lub nieodpartymi zjawiskami naturalnymi, a gwarancją nie są objęte wrażliwe części: wtryskiwacze paliwa, głowice pomp, światłoczułe oczy itp.).
• Jeśli awaria sprzętu jest spowodowana czynnikami ludzkimi, koszt zostanie naliczony zgodnie z ceną fabryczną.
• Po otrzymaniu powiadomienia o gwarancji przekaż w ciągu 2. 24 godzin odpowiedź techniczną dotyczącą rozwiązania problemów.







Zhengzhou Odifei Machinery Equipment Co., Ltd. od 17 lat koncentruje się na sprzęcie transportowym. Jej główną działalnością jest: spiralna winda wibracyjna pionowa, podajnik listwowy, przenośnik płytkowy łańcuchowy, przenośnik listwowy, przenośnik zgrzebłowy, przenośnik taśmowy wielkokątny, przenośnik ślimakowy Przenośnik, przenośnik kubełkowy łańcuchowy, podnośnik kubełkowy taśmowy TD, podnośnik kubełkowy pierścieniowy TH, podnośnik kubełkowy NE, przenośnik łańcuchowy podwójny, przenośnik taśmowy TD75 (lub przenośnik taśmowy), przenośnik mobilny, przenośnik taśmowy z żebrami o dużym kącie nachylenia; przenośnik ślimakowy, przenośnik ślimakowy bezwałowy; przenośnik płytkowy lekki, średni i ciężki; przenośnik kubełkowy łańcuchowy, przenośnik klinkierowy korytowy SCD; poziomy mieszalnik dwuwałowy; podajnik płytowy lekki, średni i ciężki; Podajnik wibracyjny silnikowy GZG; przesiewacz bębnowy, przesiewacz bezosiowy;

W 2010 roku zespół badawczo-rozwojowy naszej firmy wkroczył do branży recyklingu zasobów i sukcesywnie opracowywał przenośniki złuszczające do przetwarzania odpadów bytowych, bezwałowe przesiewacze bębnowe do przesiewania i sortowania odpadów domowych, podajniki listwowe do odpadów budowlanych oraz przenośniki złomu z łuskami w elektrycznym piecu łukowym, które nie tylko tworzą, ale także stwarzają obiektywne korzyści społeczne i środowiskowe oraz są nieodzowną częścią łańcucha branży recyklingu zasobów.

Zhengzhou Odifei Machinery Equipment Co., Ltd. nieustannie wprowadza innowacje technologiczne w duchu doskonałości i opracowała kilka praktycznych nowych produktów. Produkt ma zaawansowany projekt, jest doskonały w produkcji, niezawodny w działaniu, ma międzynarodowy poziom zaawansowany, dobrze sprzedaje się w kraju i za granicą, a jego celem jest bycie liderem w branży!







P: Przenośniki kubełkowe składają się z kilku elementów

Odp.: Zbiornik: zamocowany na taśmie (lub łańcuchu trakcyjnym), istnieją trzy rodzaje

Głęboka łyżka - odpowiednia do materiałów sypkich;

Płytkie wiadro - materiały o dużej lepkości;

Łyżka trójkątna - do materiałów ciężkich i grudkowatych

Skorupa: wbudowana-przekładnia i stoper.

Korpus: cienka stalowa płyta jest przyspawana do kwadratowej skorupy, a instalacja jest odmienna.

Dół: Zamontować urządzenie napinające.



P: Istnieje kilka rodzajów podnośników kubełkowych

Odp.: 1. Zgodnie z formą układu: można go podzielić na typ pionowy i nachylony

2. Według różnych metod rozładowania: można je podzielić na odśrodkowe, grawitacyjne i hybrydowe.

3. Według różnych metod ładowania: można je podzielić na rodzaj wykopu i typ wtrysku.

4. Zgodnie z konstrukcją leja zasypowego: można go podzielić na płytkie wiadro, głębokie wiadro i trójkątne wiadro.

5. Według różnych elementów trakcyjnych: można go podzielić na taśmę i łańcuch stalowy.



P: Jaka jest zasada działania windy kubełkowej

Odp.: Zasada działania przenośnika kubełkowego jest następująca: lej samowyładowczy zbiera materiał z magazynu znajdującego się poniżej, podnosi go na górę za pomocą przenośnika taśmowego lub łańcucha, opuszcza po ominięciu górnego koła, a podnośnik kubełkowy zrzuca materiał do przyjętego w szczelinie. Pas napędowy podnośnika kubełkowego napędzanego-pasowo jest zazwyczaj wyposażony w pasek gumowy, który jest montowany na dolnym lub górnym bębnie napędowym oraz na górnym i dolnym bębnie przekierowującym. Podnośnik kubełkowy-napędzany łańcuchem jest zazwyczaj wyposażony w dwa równoległe łańcuchy transmisyjne z parą kół zębatych przenoszących na górze lub na dole i parą kół zębatych przekierowujących na dole lub na górze. Przenośniki kubełkowe są zazwyczaj wyposażone w obudowy zapobiegające przedostawaniu się kurzu do przenośników kubełkowych.



P: Jakie są zalety i wady podnośników kubełkowych?

Odp.: Zalety:

1. Konstrukcja jest prosta, rozmiar boczny jest niewielki, a powierzchnia podłogi jest niewielka.

2. Wysokość podnoszenia jest duża, zdolność przenoszenia jest dobra, nadwozie jest całkowicie zamknięte, a zanieczyszczenie środowiska jest niewielkie.

3. Niskie zużycie energii.

Niedociągnięcie:

1. Łatwo jest zablokować w przypadku przeciążenia, a zbiornik jest łatwy w noszeniu.

2. Nadaje się wyłącznie do transportu proszku, granulatu oraz małych-średnich ładunków masowych, takich jak zboże, węgiel, piasek itp.

3. Towar nie może być transportowany w kierunku poziomym.



P: Czy jesteś fabryką lub firmą handlową? Kiedy budujesz APodwójny przenośnik łańcuchowy, Do jakich innych materiałów nadają się podnośniki kubełkowe?

Odp.: Jesteśmy fabryką założoną w 2007 roku, specjalizującą się w produkcji pionowych wciągników wibracyjnych, pionowych podnośników wibracyjnych, podnośników kubełkowych, przenośników taśmowych, przenośników wagowych, przenośników ślimakowych itp. Podnośnik kubełkowy może być stosowany w przemyśle chemicznym, ceramicznym, spożywczym, metalurgicznym itp.



P: A co z częściami zamiennymi?

Odp.: Zawsze dostarczamy części zamienne po kosztach i podajemy listę części zamiennych przy zakupie maszyny.



P: Czy przetestujeszPodwójny przenośnik łańcuchowyprzed dostawą?

Odp.: Tak, przetestujemy każdą maszynę i linię produkcyjną przed dostawą i wyślemy Ci działający film. Możesz również sprawdzić u nas przed dostawą.











1. Gęstość nasypowa materiału: r=0.2-1.8t/m3

2. Temperatura: temperatura materiału t <100 stopni

3. Zawartość wilgoci: W przypadku materiałów ogólnych nie należy ich ugniatać w kulkę i nie należy ich łatwo rozluźniać; w przypadku materiałów zwiększających przyczepność i ściśliwość po wzroście zawartości wilgoci, materiałów nie należy mocno przyklejać do zgarniacza.

4. Wielkość cząstek: Wielkość cząstek materiału jest powiązana z jego twardością. Jeśli wielkość cząstek jest zbyt duża, transport jest utrudniony.





Ze względu na różne warunki użytkowania, przestrzeń użytkową i grubość pokładów węgla, wymagania dotyczące wydajności transportu i długości układania są również różne. Dlatego istnieje wiele rodzajów przenośników dwułańcuchowych produkowanych i używanych w kraju i za granicą.







1. Proszę podać nazwę materiału, ciężar właściwy, wielkość cząstek itp

2. Czy istnieją inne cechy, takie jak lepkość, temperatura, korozyjność itp.?

3. Długość transportu, transport poziomy czy transport pochyły?

4. Wydajność przenoszenia / godzinę
